四模四冲冷镦机

机型:TX-7B4S
可制外径:1.5-7mm
可制长度:10-65mm
剪断直径:7mm
剪断长度:83mm
主模通出行程:74mm
冲模倒打通出行程:15mm
主模尺寸:Φ46*100mm
冲模尺寸:Φ31*80mm
剪模尺寸:Φ22*40mm
电机功率:7.5kw
产量:90-110件/分钟
机台重量:4500kg

咨询热线:

134 1428 1391
产品详情

内部结构

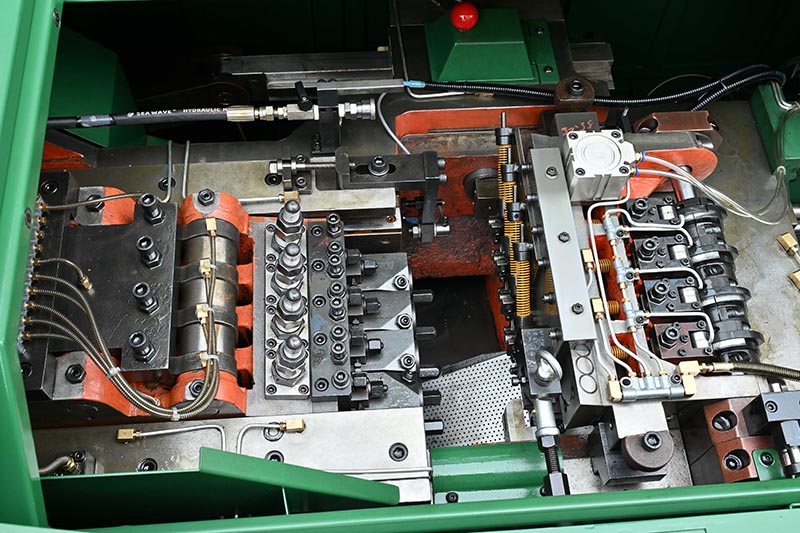

四模四冲冷镦机结构图


机芯

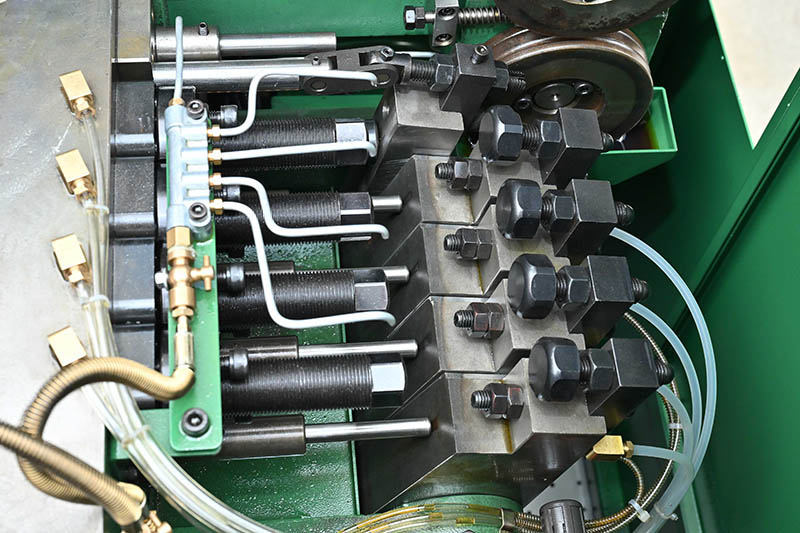

四模四冲冷镦机成型图

机芯




四模四冲冷镦机特点

1、四模四冲多冲程螺丝冷镦机,采用空压离合器煞车,起动电流较小,可做寸动运转,单冲程运转及连续运转等,减少试车时间,除寸动运转外,机器运转停止均能使主滑台在最后位置停车,以利於最大操作空间。

2、本系列全部采用变频器,以做无段变速之用。
3、本系列主要的机件,尤其是机台本体和主滑台於铸造后,都经过退火处理以消除残留应力,防止日后之机器变形,保持长久之精密度。
4、送料系统,采用空压缸压线系统,可调整空气压力,以利不同材质及线径大小,送料爪於回程时均能扬起减少损耗,送料时采无时间限制开关,不会有送料不正常现象发生,以利试车,送料短寸异常时能自动扬起停止送料,送料轮装有防逆转装置,防止线材后退。
5、切断系统,切刀板采用全周式,剪断面整齐,而且与材料径垂直,切刀滑板采对正切刀杆中心,切断施力点完美确实,增加切料端部的稳定性,切刀板位置不需要用垫片既可调整,调整方式简单确实。
6、后通出系统,采用摇臂式通出系统,通出凸轮采行程可调整式,最后一模可更换为六角整头凸轮,凸轮板经由CNC中心切削加工机精准加工完成,动作圆滑,通出顶点确实稳定。
7、前通出系统,冲模通出系统,通出凸轮板经由电脑精密设计,可使前通出杆通出动作时与主滑台后退动作同步,使工件完美留在主模内,免于被冲模带出无法进行下一个工序,本系统四组冲模都可以做通出动作,以主模数做独立调整。
8、挟持系统,挟座凸轮采取电脑精密计算,由CNC数值加工机切削而成的共辄凸轮,材质采用轴承钢,正常化热处理后加工,经高周波热处理,保证硬度:HRC58°~61°,挟座滑板传送时保持无间隙动作,减少机台运转时的负荷,增加机台使用寿命,挟座滑板及挟座滑轨表面经高周波热处理,再由精密成型研磨加工,挟座滑轨可调整至精密配合,使挟持工件稳定确实,增加其运转时的寿命,调整挟臂中心位置方法简单确实,挟座翻起使用电动减速马达(HH一84以上)。





参数





生产成品


此机器可生产各种特殊形状的紧固件







生产视频




四模四冲冷镦机价格

四模四冲冷镦机多少钱,价格大概是在290000-700000元之间,还根据配件和模具来决定具体四模四冲冷镦机多少钱一台。
